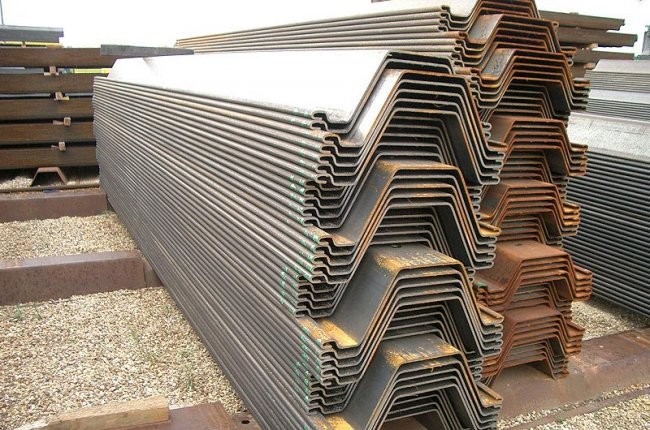

Шпунт Ларсена от компании «МЕТАЛЛОСФЕРА»

У нас вы можете оформить заказ на шпунт с доставкой по России. Мы реализуем продукцию ведущих российских металлургических заводов, а потому вы можете быть уверены в высоком качестве приобретаемого у нас товара. Заказ можно оформить через форму на нашем сайте или по телефону 8 (812) 333 54 54. Стоимость модификаций шпунтов Л4, Л5, Л5Д, Л5УМ представлена в прайсе, по вопросам цены и доставки обращайтесь к нашим специалистам.

Сортамент и цены

Шпунт Ларсена

Продукция Ед. измер. Цены (руб.)
Л - 4 тонна 57000.00
Л - 5 тонна 57000.00
Л - 5 Д (б.у.) тонна 43500.00
Л - 5 УМ тонна 54500.00

Шпунт Ларсена: что это

Широкое применение в различных областях строительства находит шпунт Ларсена — сварные шпунтовые сваи, или так называемые трубошпунты. Изделие представляет собой профилированную стальную сваю, располагающую по краям специальными замковыми устройствами для соединения с аналогичной секцией конструкции. Свое название шпунт получил по имени изобретшего его немецкого инженера Трюггве Ларсена, главным открытием которого, собственно, и стала технология пазогребневого соединения двух шпунтов с помощью полукруглых замков, которые повернуты друг к другу на 180 градусов. Технология, впервые примененная в 1910 году, стала классической и используется сегодня в нескольких вариантах. Изготовленные таким образом конструкции препятствуют размытию и смещению грунта и служат его укреплению.

Преимущества

  1. Высокая плотность и прочность соединения, обеспечивающая превосходную сопротивляемость - до 150 тонн на погонный метр конструкции.
  2. Возможность создавать с использованием герметиков водонепроницаемый барьер.
  3. Возможность создания замкнутых и закругленных конструкций.
  4. Многоразовое использование (как правило — от 3 до 6 раз), что особо ценно при возведении временной конструкции на строительном участке.
  5. Снижение в 2-3 раза трудозатрат, в итоге — себестоимости строительных работ.
  6. Возможность изготавливать путем сварки конструкции переменного сечения со значительным снижением металлоемкости (до 45%) и сохранением показателей по сопротивлению.

Где используется

  1. Возведение промышленно-гражданских объектов
  2. Широкое применение в условиях городской застройки высокой плотности находят сваи полукруглого профиля. Они используются для котлованов разной глубины:

    • до 5,5 м — применяются без раскрепления;
    • до 14 м — используются с анкеровкой или расщеплением.
  3. Дорожное строительство
  4. Шпунты Ларсена используются при возведении мостовых опор (стенки небольших замкнутых котлованов) и стенок, фиксирующих дорожное полотно.

  5. Строительство гидротехнических сооружений
  6. Применяются при масштабных берегоукрепляющих работах, эффективны в качестве причальных стенок, поскольку способны выдерживать значительные вертикальные нагрузки.

Модификации шпунтов: сравнительные характеристики

Наименование профиля

Форма профиля

Форма стенки

Ширина стенки в плане, м

Момент сопротивления, см³/пог.м

Вес стенки, кг/1 м²

Шпунт Ларсена – 4

корытообразный



0,4

2200

178

Шпунт Ларсена – 5

корытообразный



0,4

3000

220

Трубошпунт

полукруглый

арочная

0,5

2500 (1800)

140

Трубошпунт

полукруглый

синусоидная

0,8

2500

120

Трубошпунт

полукруглый

синусоидная

1

3800

140

Варианты конструкции шпунтов

  1. Арочные. Используются при необходимости ограничения по ширине профиля, например, из-за стесненности строительной площадки.
  2. Комбинированные. Экономичные, позволяют оптимизировать вертикальные и горизонтальные нагрузки и расход стали.
  3. Синусоидальные. Используются при необходимости получения максимального момента сопротивления стенки при минимальном расходе стали.
  4. Трубные. Используются при значительных горизонтальных и вертикальных нагрузках.
  5. Паловые. Используются при монтаже паловых конструкций или при изготовлении свай большой несущей способности. Например, для фундаментов высотных зданий.
